前幾個章節我們大量介紹了電磁流量計安裝結構圖、安裝規范要求、安裝尺寸圖等，感覺大家似呼對電磁流量計安裝都懂，就那么回事把電磁流量計放在管道中間某個位置然后用螺栓擰死就OK了，其實非也！如果人人會安裝，那為什么有的廠家非要找有資質施工隊來安裝呢，答案就在這里，今天們我不講萬變不離其中的電磁流量計安裝結構圖、安裝規范要求、安裝尺寸圖呀。那講什么呢？那我們就打破常歸用四張錯誤安裝示意圖來警示大家！在以后的安裝過程一定要按正確規范要求去安裝。
來！請隨我接著往下看！還是那句話不看勿裝！
案例一：流量計上下波動大
現場顯示屏流量從50.83m3/h～68.30m3/h上下波動比較大

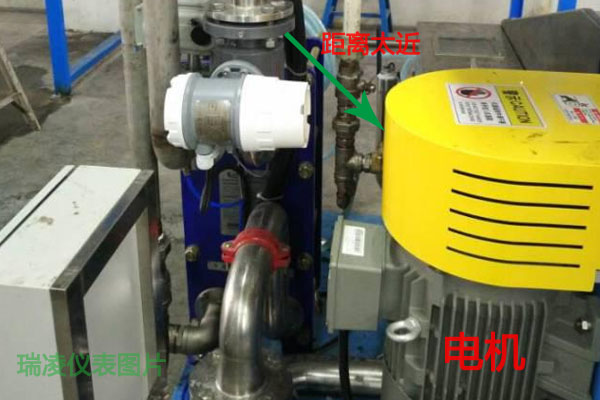

錯誤安裝示意圖《1》
案例分析：
通過圖片明顯看到電磁流量計緊靠著電機，電機和電磁流量計雖然原理不一樣，但它們都是用的是線圈。電機的磁場屬于強磁場，它們靠一起說白了就一對冤家。所以造成順時流量、累積流量波動性比較大。
解決方案：
遠離電機，按照直管段距離要求至少要5倍以上，這樣才能保證流量計正常顯示。
案例二：流量數值波動較大
顯示屏數字會上下不規則的跳動，流量有時大，有時小。

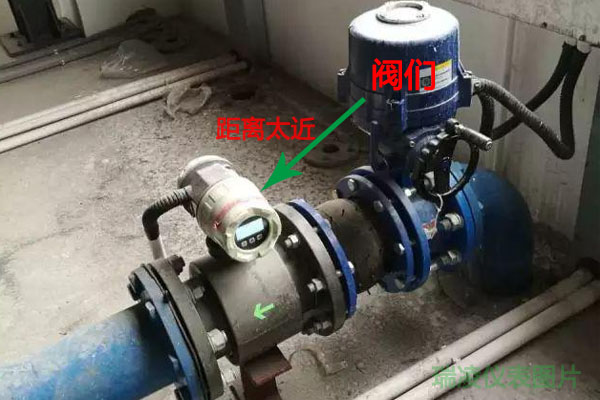

錯誤安裝示意圖《2》
案例分析：
通過圖片明顯看到電磁流量計緊靠著閥們，而且它們的距離太近了，這樣產生的后果管道內有氣泡、不滿管會導致流量數值有波動。
解決方案：
遠離閥們，按照直管段距離要求至少要5倍以上，這樣才能保證管道是滿管。
案例三：流量不準確
出水口流量明顯小于1/2，正常計量要滿管，否則計量不準確。

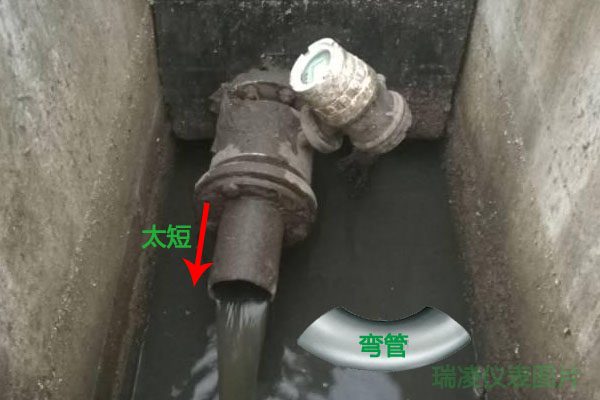

錯誤安裝示意圖《3》
案例分析：
通過圖片明顯看到這個介質是半管。還會出現空管報警，所謂空管報警就是管道內沒有液體通過或者是小流量
解決方案：
在管道后面加一節管子，如果沒有位置已安裝好，*好的辦法是加裝一節彎管。彎管的出水口頭朝上，這樣就能保證是滿管。
案例四：電磁流量計無顯示
電磁流量計如果是普通型，你非要改裝成潛水型，那就變成進水型流量計了，電遇水肯定不顯示了。

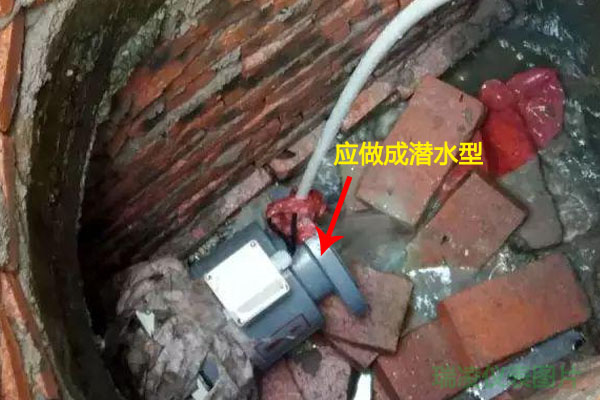

錯誤安裝示意圖《4》
案例分析：
普通型與潛水型它們的結構用途、做工是極不相同的，圖片顯示的明顯就是普通型的（IP65)，這樣導致的結果是整個傳感器進水。液晶顯示屏無顯示
解決方案：
做成潛水型的，防護等級要達到IP68，這樣才符合安裝要求。
