對夾式渦街流量計

產品名稱：對夾式渦街流量計

產品報價：

產品特點： 一、產品概述對夾式渦街流量計可**應用各行業中小口徑管道氣體、液體、蒸汽流量計量，其表體自帶連接法蘭，在與管道連接時，將流量計法蘭與管道法蘭相連接，再用螺栓緊固即可···

免費咨詢：0517-86802259

發郵件給我們：406680577@qq.com

對夾式渦街流量計的詳細資料：

一、產品概述

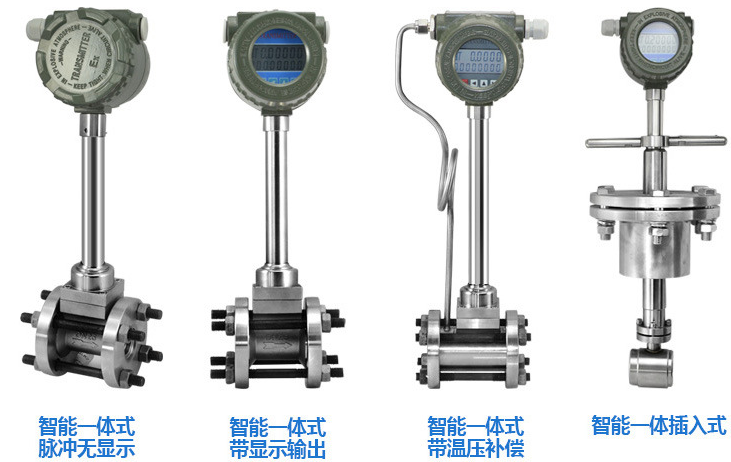

對夾式渦街流量計可**應用各行業中小口徑管道氣體、液體、蒸汽流量計量，其表體自帶連接法蘭，在與管道連接時，將流量計法蘭與管道法蘭相連接，再用螺栓緊固即可。其特點是結構簡單，安裝方便圖1所示。

圖1

二、技術參數
1、測量介質：液體、一般氣體、天然氣、蒸汽(飽和蒸汽和過熱蒸汽)；

2、測量可能范圍：雷諾數為5×103～7×106

3、正常測量范圍：雷諾數為2×104～7×106

4、測量流速范圍：液體0.5～7m/s　氣體4～35mm/s 蒸汽7～70m/s

5、被測流體溫度：-40℃～+300℃

6、被測流體溫度：1.6、4、25MPa

7、準確度：1級、1.5級、0.5級(通過非線性修整方可達到0.5級)；

8、重復性：指示值的0.2%；

9、表體材料：ICr18Ni9Ti；

10、壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度(Kg/m3) v-管內平均流速(m/s)

11、環境溫度：-20℃～+55℃(特殊要求定貨說明)

12、環境濕度：≤90%RH

13、大氣壓力：86-106KPa

14、外供電源：3.6～224VDC

15、內供電源：3～4.5VVDDC

16、工作電源：80/A

17、工作電壓：2.7～3.6v

18、工作頻率：0.1～3000H

19、信號遠傳距離：100mm

20、信號輸出：脈沖輸出(外供電源)電流輸出4～20mADC(兩線制外供24VDC電源)脈沖輸出與電流輸出只能選一種方式。

三、流量范圍表

表1、液體與氣體(單位：m3/h)

通徑（DN）	液體流量范圍（m3/h）	輸出頻率范圍（Hz）	氣體流量范圍（m3/h）	輸出頻率范圍（Hz）
15	1.2～6.2	90～900	5～25	265～2640
20	1.5～10	40～396	8～50	218～1982
25	1.6～16	32～325	10～70	172～1420
32	2～20	20～250	15～150	130～1350
40	2.5～25	13～130	22～220	115～1147
50	3.5～35	9～93	36～320	96～854
65	6～60	8～82	50～480	61～583
80	10～100	6～65	70～640	45～417
100	15～150	5～50	130～1100	43～367
125	25～250	5～47	200～1700	33～290
150	40～400	4～40	280～2240	27～221
200	80～800	3～33	580～4960	24～207
250	140～1400	3～26	970～8000	20～171
300	200～2000	2～22	1380～11000	17～136

四、安裝技巧

1、盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2、避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若必須安裝，須有隔熱通風措施。

3、避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

4、渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。

5、儀表*好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。

6、儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
