一、產品概述
RL-LUX旋進旋渦流量計是采用**的微處理技術,具有功能強,流量范圍寬,操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品的**水平的新型氣體流量儀表。
二、產品原理

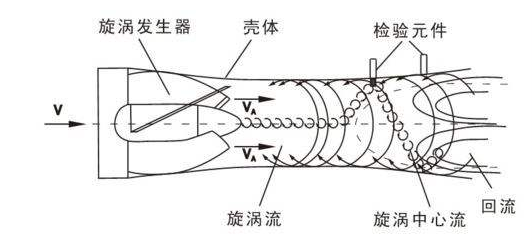

流量傳感器的流通剖面類似文丘利管的型線(如下圖1)。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。
三、產品特點
1、內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
2、就地顯示溫度、壓力、瞬時流量和累積流量。
3、特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失。
4、整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
5、防盜功能可靠，具有密碼保護,防止參數改動。
6、表頭可180度隨意旋轉，安裝方便。
7、采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
四、產品參數表
公稱通徑
DN(MM) |
流量范圍
(M3/H) |
工作壓
（MPa） |
精度等級 |
重復性 |
|
15 |
1.5～12 |
1.6
2.5
4.0
6.3
10
16
25
42 |
1.0
1.5 |
小于基本誤差限**值的1/3 |
|
20 |
2～15 |
|
25 |
3.0～30 |
|
32 |
6.0～60 |
|
40 |
7.0～70 |
|
50 |
10～130 |
|
80 |
30～400 |
|
100 |
70～800 |
|
125 |
90-1000 |
|
150 |
190～1900 |
|
200 |
240～3600 |
五、安裝注意事項
1、傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
2、當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
3、傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
4、應避免外界強磁場的干擾；
5、在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；
6、管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。

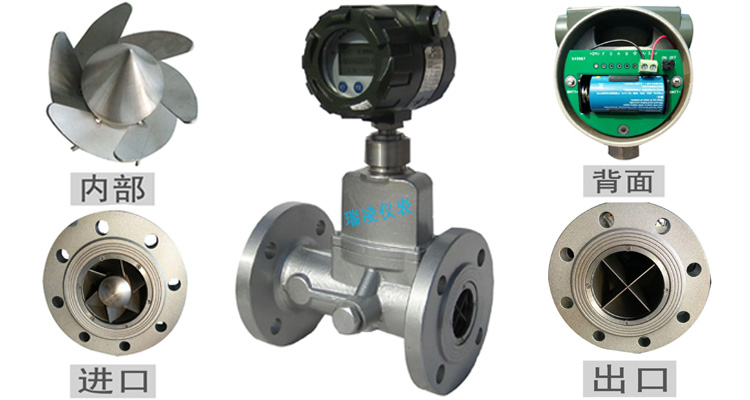

六、產品內部結構
流量計由傳感器和轉換顯示儀組成。
1、傳感器包括旋渦發生器、檢測元件、整流器和殼體。
旋渦發生器由特定螺旋形葉片組成，它固定在殼體收縮段前端，強迫流體產生強烈的旋渦流。
2、轉換顯示儀
由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后，變成頻率與流量成正比的脈沖信號，然后由顯示儀計數顯示。顯示儀配有外輸接口，輸出各種信號。對測量的氣體介質可進行溫度和壓力的補償，轉換為標準狀況下的體積流量，并顯示。
