V錐流量計與其它差壓式流量計（孔板流量計）相比，具有特別明顯的特性，它可以測含汽、水兩相流及懸浮物的空氣，而且免維護，不需要定期維護和檢定。
一、工作原理
當充滿管道的流體，流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差圖1所示，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程式(能量守恒定律)的原理為基礎的。

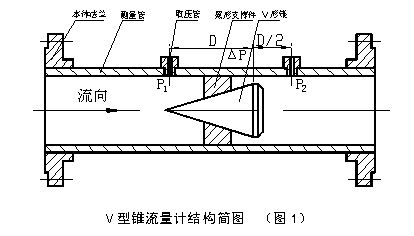

圖1
二、原理結構
V錐傳感器和差壓變送器組成的V錐流量計,V錐流量計是以一個同軸安裝在測量管內的尖圓錐體為節流件的新型差壓式流量測量裝置，它是一種基于文丘里管測量原理，并集經典文丘里管、環形孔板和耐磨孔板優點于一體的新型節流裝置圖2所示。

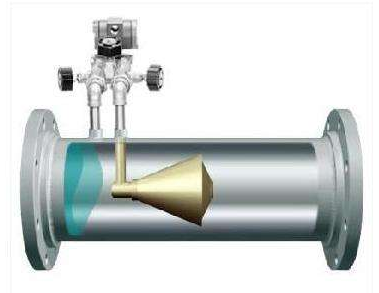

圖2
三、原理相關參數
1、公稱口徑： Φ15-Φ2000測量介質：液體、氣體、蒸汽。
2、測量介質溫度范圍：－200℃~+800℃。
3、壓力等級：1.0MPa~10.5MPa。
4、精度等級：0.5級、1.0級、1.5級、2.5級。
5、表體材質：錐體材質為不銹鋼，管道、法蘭為碳鋼。
