在計量油類當中如果粘度不大可以采用渦輪流量計測量，但是如果遇到粘度過大比如：液壓油、重油、機油，其它流量計是愛莫能助的，這時只有請主角橢圓齒輪流量計來助陣。
一、工作原理
橢圓齒輪流量計(又稱排量流量計，齒輪流量計)，屬于容積式流量計一種，在流量?jī)x表中是精度較高的一類。它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量圖1所示。橢圓齒輪流量計可以選用不同的材料(鑄鐵、鑄鋼、304不銹鋼、316不銹鋼)制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。

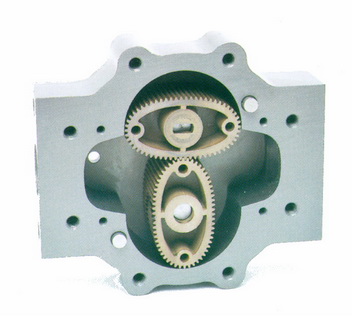

圖1
二、原理結構
流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔(由于齒輪的轉動，所以不是**密封的)作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量圖2所示。流量計主要是由殼體、計數器、橢圓齒輪和聯軸器(分磁性聯軸器和軸向聯軸器)等組成。

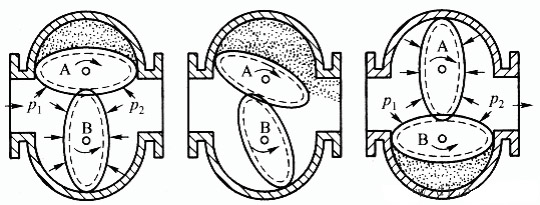

圖2
三、原理相關參數
1、橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而對介質的流量進行計量的。
2、粘度越大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮越大，泄漏誤差越小，對測量越有利。
3、橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。
4、橢圓齒輪流量計是一種容積式流量計，用于精密的連續或間斷的測量管道中液體的流量或瞬時流量．它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。
5、在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。
6、對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。
7、按照要求正確安裝后的橢圓齒輪流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量?jī)x表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對*小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。
8、其次，使用橢圓齒輪流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。
