流量計的安裝要求是一定要安裝在管路的*低點或者管路的垂直段，但是一定是在滿管的情況下，對直管段要求是前10D后5D，這樣才能保證一體式電磁流量計的使用和對精度的要求。
安裝位置選擇注意點：
1、盡量避開鐵性物體及具有強電磁場的設備（如大變送器、發電機）。
2、流量計應安裝在水泵后端處，決不能在抽吸側安裝，閥門應安裝在流量計下游側。
3、應盡量安裝在干燥通風處，避免日曬雨淋。避免環境溫度高于60攝氏度和相對于濕度大于95%。
4、選擇安裝便于維修，活動方便的地方。
方案建議：
1、建議把電磁流量計安裝在管道的出水口（就是上游）這樣始終能保持滿管
2、流量計應安裝在水平管道較低處和垂直向上處，避免安裝在管道的高點和垂直向下處。
3、對直管段的要求：入口/出口直管段：入口應≥10×DN；出口應≥5×DN
4、為了方便檢測流量計，*好為流量計安裝旁通道。
5、對接地點要求：為了使儀表可靠的工作，提高測量精度，不受外界強電磁場的干擾/傳感器應有良好的接地，接地電阻小于10歐姆。

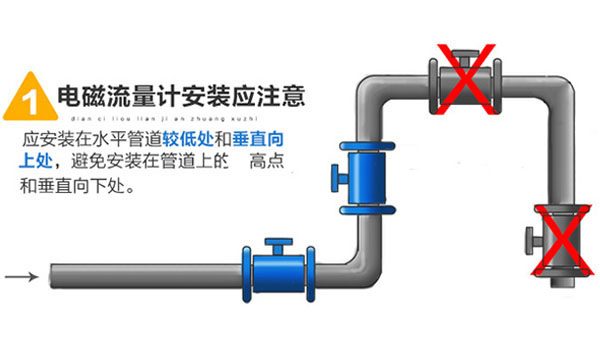

安裝位置示意圖：
結束語：
本文重點介紹了一體式電磁流量計正確安裝位置及解決方案，結合圖片分析給大家更直觀更全面了解流量計安裝的要領，以及安裝過程中不應出現低級錯誤，好的流量計需要更好的正確安裝。
